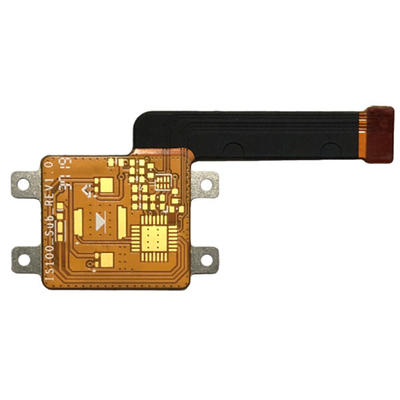

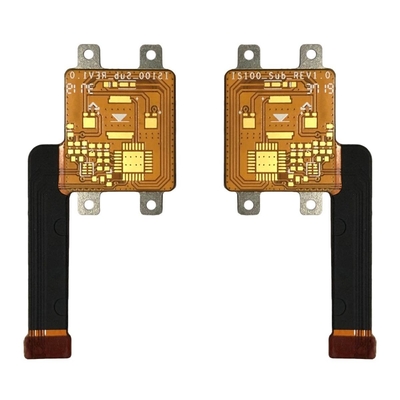

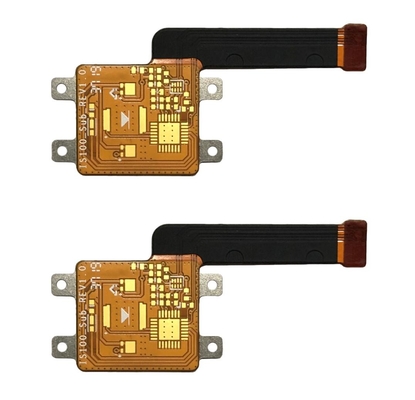

Multilayer flex stijve gedrukte kringsraad

PCB-Laag: Enige multi-layer laag, tweezijdig,

PCB-materiaal: Fr-4 (Standaardfr4, medio-Tg FR4, hallo-Tg FR4, Loodvrij assemblagemateriaal), halogeen-Vrije, Ceramische gevuld, Polyimide…

Gebeëindigde oppervlakte: Onderdompelingstin, Onderdompelingszilver, ENIG, ENEPIG, HASL, OSP, Hard Gouden, Zacht Goud (meestal ENIG)

Koperdikte: 1/3~5oz

Smasllest het boren grootte: 0.15mm

kleinste spoor/ruimte: 3mil/3mil

Soldeerselmasker: Pi-soldeert het de coverlay film of HUISDIER van het soldeerselmasker laminering van de masker de covelay film (Zwart, Rood, Geel en Groen, enz.)

Legende: Wit, Zwart en als gevraagde klant

Toepassing: telecommunicatieproduct, ruimtevaartgebied, militaire producten en medische gebieden

De toepassingen van stijve PCBs strekken zich van kleine elektroapparaten uit aan grote ruimtevaart, militaire en medische gebieden. En flex gedrukte kringsraad wordt gebouwd van flexibel substraat. Zij hebben lagere dikte, lichter gewicht, en zij zijn dynamisch bendable, zodat kunnen zij plaats besparen zij even enorme toepassingen wegens hun uitstekende elektro en thermische prestaties ook hebben.

Flex-stijve PCBS zijn raad die combile de technologie van flexibele raad en stijve raad. Zij bestaan uit veelvoudige lagen flexibele kringssubstraten uiterlijk of intern in bijlage aan één of meerdere stijve raad of. Daarom bezitten zij de voordelen van beide stijve gedrukte kringsraad en buigen kringsraad. De stijf-Flex producten verstrekken betrouwbare integratie van de veelvoudige stijve gedrukte assemblage van de kringsraad in één enkele PCB-module geschikt om assemblage, ruimte/gewicht besparingen, en mechanische stabiliteit te steunen.

De voordelen van stijve flex raad omvat:

1) het ruducing gewicht van producten

2) de temperatuurweerstand is uitstekend

3) zijnd flexibeler

4) met goede betrouwbaarheid

De inleiding van de fabriek:

HSX-de producten omvatten gedrukte de kringsraad van 1~32L Fr-4, IMS gedrukte kringsraad, HDI gedrukte kringsraad, hoge frequentieptfe raad en rigidflex raad. En wij verlenen flexibele quikturn/snel de diensten (12 uren aan 72 uren), evenals klein volume aan de grote productie van volumepcb.

De producten worden wijd gebruikt op high-tech gebieden, lilke de communicatie industrie, de voedingenindustrie, comsumer de elektronische industrie, industriële controle, medische apparaten, etc. Wij bezitten hoog-opgeleid en ervaren PCB-team en gevorderd productiemateriaal.

Maximum lagen: 32layer (de laag ≥20 moet herzien)

Maximum beëindig paneelgrootte: MM. van 740* 500 (>600-MM. moet herzien)

Min beëindigen paneelgrootte: 5 * 5mm

PCB-materiaal: Pi +FR4, FR4, Rogers, halogeen-Vrije, Hoge TG en zwaar koper

PCB-dikte: 0.2~4.0mm (<0.2 mm, >4 mm moet herzien)

PCB-koperdikte: H~5oz

Boog en draai: 0,075%

Min. gatengrootte: 0.15mm (<0.15 mm moet herzien)

Maximum gatengrootte: 6.0mm (>6mm, gebruiksmalen om gaten te vergroten)

Min de boorgat van HDI: 0.080.10MM

Min ruimte in binnen (éénzijdige) laag: 4~8L (omvat): steekproef: 4 mil; klein volume: 4,5 mil;

8~12L (omvat): steekproef: 5 mil; klein volume: 5,5 mil

12~18L (omvat): steekproef: 6 mil; klein volume: 6,5 mil

PCB-soldeerselmasker: Groene, Matte groene, Blauwe, Matte blauwe, Zwarte, Matte Geel, Rood, Witte zwarte, enz.

PCB silkscreen: Wit, Zwart, enz.

PCB-oppervlakte: Loodvrije HASL, Onderdompelingsgoud, Onderdompelingstin, OSP, ENIG + OSP, Onderdompelingszilver, ENEPIG, Gouden Vinger

Toepassing: Mededelingen, Industrie/comsumer Elektronisch.
