Multilayer HDI-PCB schepen 0.9mm in Masker van het de Vervaardigings het Groene Soldeersel van 8 Laagpcb

Plaats van herkomst CHINA
Merknaam Huashengxin
Certificering UL , ISO9001
Modelnummer 126747
Min. bestelaantal 1pcs
Verpakking Details vacuüm
Levertijd snelst 24 uren voor het prototype van 2L en 4L-, schepen 3 dagen voor HDI productie in
Betalingscondities T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
PCB-Naam de Raad van 8L 2+N+2 HDI Marterial FR-4, TG170
Bordlaag 8L Raadsdikte 0.9mm
Koperdikte 1/H/1/1/H/H/H/1 OZ Min.PCB klooft het spoor/ 3/3mil
Soldeerselmasker Groen Kleinste Mechanisch boorgat 0.15mm
Speciaal verzoek HDI Begraven vias en blinde vias, stapel in twee stappen omhoog Toepassing industriële controle
Hoog licht

De Raad van PCB van ISO9001 HDI

,

0.9mm HDI de Raad van PCB

,

0.9mm de Vervaardiging van 8 Laagpcb

Laat een bericht achter
Productomschrijving

Multilayer HDI-PCB schepen 0.9mm in Masker van het de Vervaardigings het Groene Soldeersel van 8 Laagpcb



HDI-PCB schepen Multilayer PCB-Raad van de de Raadshdi Raad van 8 Lagenpcb van de Assemblagepcb van PCB van China van de de Vervaardigingsdienst PCB Assy in



de Raad van 8L 2+N+2 HDI



HDI-PCB betekent hoogte - de dichtheid verbindt gedrukte kringsraad onderling, worden zij gekenmerkt door fijnere lijnen, dichtere ruimte en, dichtere te telegraferen.

wegens zijn hogere kring kan de dichtheid dan traditionele kringsraad, HDI-de ontwerpen van PCB de kleinere door gaten en stootkussens vangen, evenals hogere dichtheid van het verbindingsstootkussen omvatten. HDI-PCB wordt wijd gebruikt om het gewicht en de algemene afmetingen van producten te verminderen, evenals de elektroprestaties van het apparaat te verbeteren.



HDI-Raadsopeenstapeling:

1+N+1 met lasermicrovia en mechanische begraven kern via. „1“ vertegenwoordigt „opeenhoping“ of opeenvolgende laminering aan elke kant van de kern.
i+N+i (i>=2) PCBs bevat 2 of meer „opeenhoping“ van high-density verbindt lagen onderling. Microvias op verschillende lagen kan worden gewankeld of worden gestapeld. Zijn de koper gevulde gestapelde microviastructuren algemeen - gezien in de uitdaging van ontwerpen.





PCB-Laag 8L PCB-materiaal FR4 TG170
Koperdikte 1/H/1/1/H/H/H/1 OZ PCB-dikte 0.9MM
Min. gatengrootte 0.15mm Min.PCB klooft het spoor/: 3/3mil
PCB-soldeerselmasker Groen PCB silkscreen Wit
PCB-gebeëindigde oppervlakte Onderdompelingsgoud PCB-overzicht Routing/V-besnoeiing
Toepassing industriële controle
Speciaal vereiste: klein lijnruimte en hiaat: 3/3mil/HDI begraven vias en blinde vias, stapel in twee stappen op /min. via gevuld en de de geplateerde controle/hars van de gatengrootte 0.15mm/impedance over/0.25mm BGA

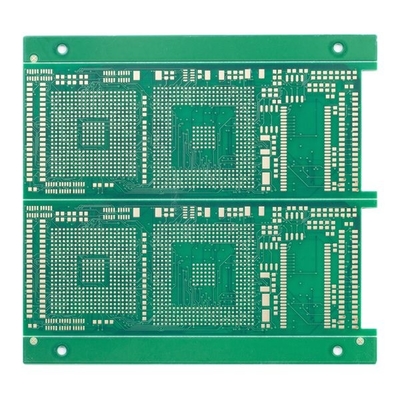

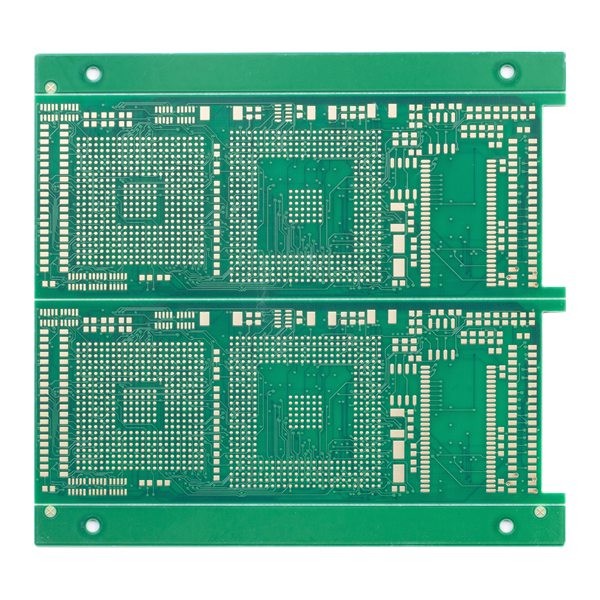

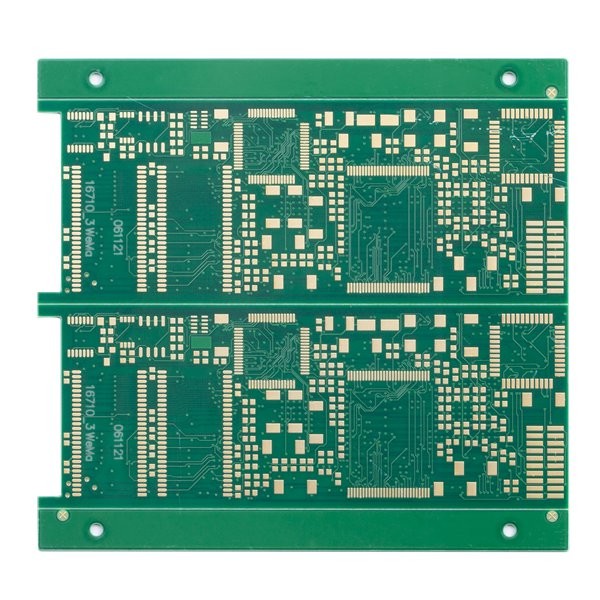

Multilayer HDI-PCB schepen 0.9mm in Masker van het de Vervaardigings het Groene Soldeersel van 8 Laagpcb 0Multilayer HDI-PCB schepen 0.9mm in Masker van het de Vervaardigings het Groene Soldeersel van 8 Laagpcb 1



FAQ:

Q1: Bent u een fabriek of een handelsbedrijf?

A: Ja, zijn wij de fabriek, hebben wij de onafhankelijke snelle productie van PCB van het draaiprototype & de grote productielijnen van volumepcb.


Q2: Welk soort PCB-bestandsindeling kunt u voor productie goedkeuren?
A: Gerber, PROTEL 99SE, PROTEL DXP, MACHTSpcb, CAM350, ODB+ (.TGZ)

Q3: Zijn mijn PCB-dossiers veilig wanneer ik hen aan u voor productie voorleg?
A: Wij respecteren het auteursrecht van de klant en zullen nooit PCB voor iemand anders met uw dossiers vervaardigen tenzij wij geschreven toestemming van uw kant ontvangen, noch zullen wij deze dossiers met een andere 3de partijen delen. En wij konden NDA met cliënt indien nodig ondertekenen.

Q4: Als hebben wij geen PCB-dossier/Gerber-dossier hebben, slechts de PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.


Q5: Wat is uw standaardlevertijd voor PCB?
A: Steekproef/prototype (minder dan 3sqm):

1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen

Q6: Welke betaling goed keurt u?
A: Directe overboeking (T/T) of Kredietbrief (L/C) of Paypal (slechts voor kleine waarde minder dan 500usd)



Q7: Wat is de verzendingsmanier?

Voor zware goederen meer dan 300kg, kunnen wij uw PCB-raad door schip of door de lucht verschepen om vrachtkosten te besparen. Natuurlijk, als u uw eigen forwarder hebt, kunnen wij hen voor het behandelen van uw verzending contacteren.


Q8: Wat is uw minimumordehoeveelheid?
A: Geen MOQ.The-hoeveelheid zal slechts de prijs beïnvloeden. Tevreden ons voor RFQ contacteren.
