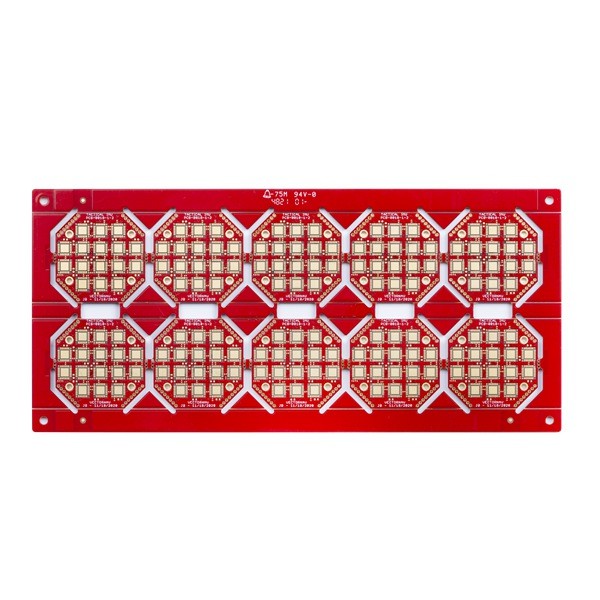

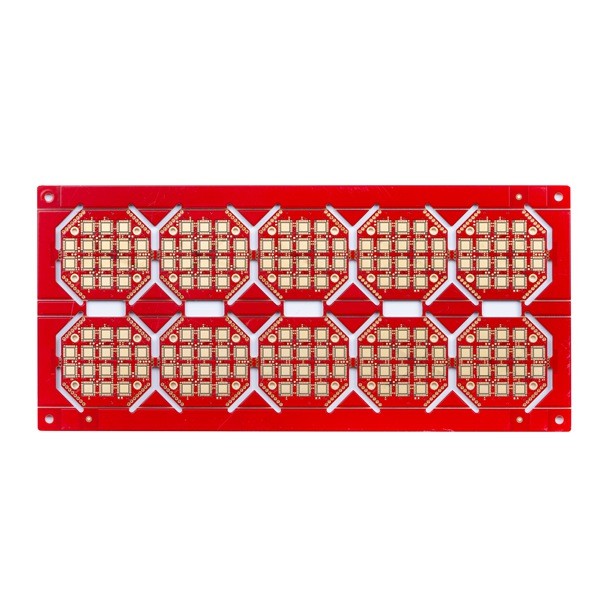

Gedrukte de Kringsraad van 6L 1+N+1 HDI

HDI-PCB betekent hoogte - de dichtheid verbindt gedrukte kringsraad onderling, worden zij gekenmerkt door fijnere lijnen, dichtere ruimte en, dichtere te telegraferen.
wegens zijn hogere kring kan de dichtheid dan traditionele kringsraad, HDI-de ontwerpen van PCB de kleinere door gaten en stootkussens vangen, evenals hogere dichtheid van het verbindingsstootkussen omvatten. HDI-PCB wordt wijd gebruikt om het gewicht en de algemene afmetingen van producten te verminderen, evenals de elektroprestaties van het apparaat te verbeteren.

HDI-Raadsopeenstapeling:
1+N+1 met lasermicrovia en mechanische begraven kern via. „1“ vertegenwoordigt „opeenhoping“ of opeenvolgende laminering aan elke kant van de kern.
i+N+i (i>=2) PCBs bevat 2 of meer „opeenhoping“ van high-density verbindt lagen onderling. Microvias op verschillende lagen kan worden gewankeld of worden gestapeld. Zijn de koper gevulde gestapelde microviastructuren algemeen - gezien in de uitdaging van ontwerpen.

HSX-de producten behandelen 1~32L Fr-4 PCB, IMS PCB, HDI-Raad, hoge frequentieptfe raad en stijf-Flex raad enz. Het verleent flexibele snelle draaiproductiediensten (12 urento72 uren), evenals klein volume aan de grote productie van volumepcb. De producten worden wijd gebruikt op high-tech gebieden zoals mededelingen, voedingen, computernetwerken, digitale producten, industriële controle, wetenschap en onderwijs, medische apparaten, en ruimte.

FAQ:
Q1: Kon u PCB-van de Assemblagediensten en componenten sourcing verstrekken?
A: Ja, konden wij componentensourcing ook verstrekken en PCB-de Assemblagediensten evenals het vakje bouwen als verzoek.

Q2: Welke landen u met hebt gewerkt?
A: De V.S., Canada, Italië, Duitsland, het UK, Spanje, Frankrijk, Rusland, Iran, Turkije, Tsjechische Republiek, Oostenrijk, Australië, Brazilië, Japan, India enz.

Q3: Zijn mijn PCB-dossiers veilig wanneer ik hen aan u voor productie voorleg?
A: Wij respecteren het auteursrecht van de klant en zullen nooit PCB voor iemand anders met uw dossiers vervaardigen tenzij wij geschreven toestemming van uw kant ontvangen, noch zullen wij deze dossiers met een andere 3de partijen delen. En wij konden NDA met cliënt indien nodig ondertekenen.

Q4: Als wij geen hebben PCB-dossier/Gerber-dossier hebben, slechts de PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.

Q5: Wat is uw standaardlevertijd voor PCB?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen
