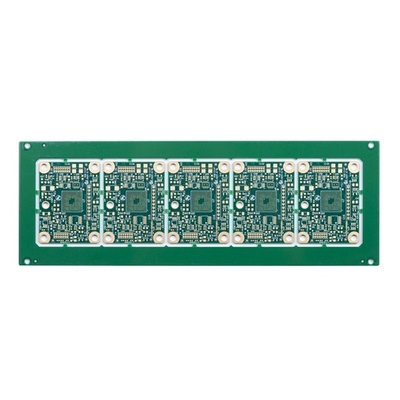

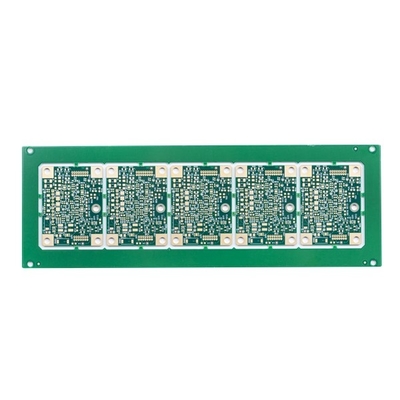

HDI-de Raads Half Gat 0.25mm van PCB Raad van PCB van BGA Multilayer de Raad van 6 de Raadspcb van Laagpcb Productie

de Raad van 6L 1+N+1 HDI

HDI-PCB betekent hoogte - de dichtheid verbindt gedrukte kringsraad onderling, worden zij gekenmerkt door fijnere lijnen, dichtere ruimte en, dichtere te telegraferen.
wegens zijn hogere kring kan de dichtheid dan traditionele kringsraad, HDI-de ontwerpen van PCB de kleinere door gaten en stootkussens vangen, evenals hogere dichtheid van het verbindingsstootkussen omvatten. HDI-PCB wordt wijd gebruikt om het gewicht en de algemene afmetingen van producten te verminderen, evenals de elektroprestaties van het apparaat te verbeteren.

HDI-Raadsopeenstapeling:
1+N+1 met lasermicrovia en mechanische begraven kern via. „1“ vertegenwoordigt „opeenhoping“ of opeenvolgende laminering aan elke kant van de kern.
i+N+i (i>=2) PCBs bevat 2 of meer „opeenhoping“ van high-density verbindt lagen onderling. Microvias op verschillende lagen kan worden gewankeld of worden gestapeld. Zijn de koper gevulde gestapelde microviastructuren algemeen - gezien in de uitdaging van ontwerpen.

HSX-de producten behandelen 1~32L Fr-4 PCB, IMS PCB, HDI-Raad, hoge frequentieptfe raad en stijf-Flex raad enz. Het verleent flexibele snelle draaiproductiediensten (12 urento72 uren), evenals klein volume aan de grote productie van volumepcb. De producten worden wijd gebruikt op high-tech gebieden zoals mededelingen, voedingen, computernetwerken, digitale producten, industriële controle, wetenschap en onderwijs, medische apparaten, en ruimte.
