HDI-de Raad HDI Begraven Vias van PCB en de Blinde van de de Raadsimpedantie van Vias Hdi van de de Controle Mobiele Telefoon Raad van PCB

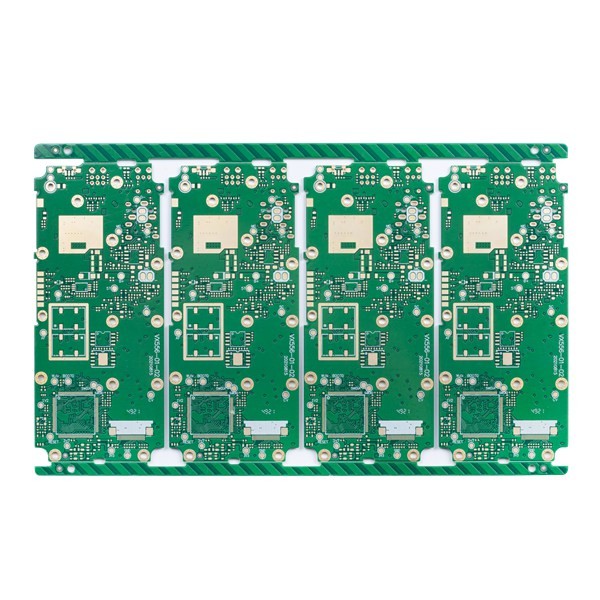

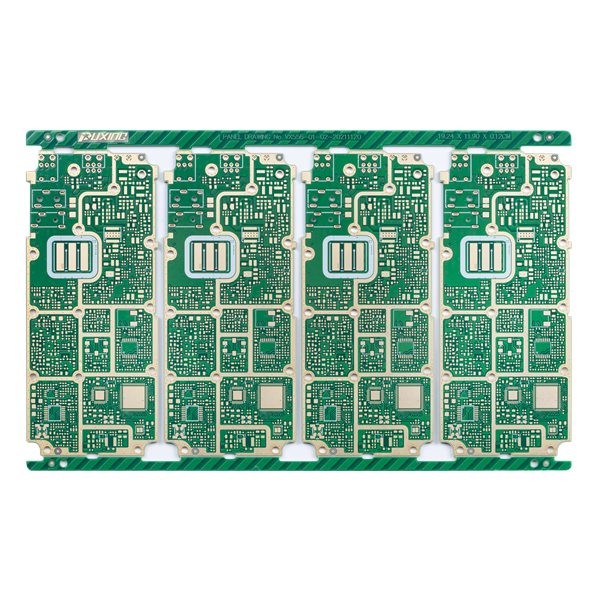

de Raad van 6L 1+N+1 HDI

HDI-PCB zijn afkorting van hoogte - de dichtheid verbindt gedrukte kringsraad onderling, worden zij gekenmerkt door fijnere lijnen, dichtere ruimte en, dichtere te telegraferen.

High-density verbindt PCBs (van HDI onderling) wordt gekenmerkt door fijnere lijnen, dichtere ruimte en, dichtere te telegraferen. Zij hebben een snellere verbinding terwijl het verminderen van de grootte van een project. Normaal, kenmerkt deze raad ook blinde en begraven vias, laser weggenomen microvias, opeenvolgende laminering, en via in-stootkussens. Een HDI-raad kan de functionaliteit van de vorige gebruikte raad huisvesten.

Voor HDI-dichtheid van de raads de eigen hogere kring dan traditionele kringsraad, kunnen zijn ontwerpen de kleinere door gaten en stootkussens vangen, en ook hogere dichtheid van het verbindingsstootkussen omvatten. Zij worden wijd gebruikt om het gewicht en de algemene afmetingen van producten te verminderen, evenals de elektroprestaties van het apparaat te verbeteren.

HDI-de raad wordt toegepast op brede waaier van de industrieën, zoals digitale apparaten, smartphones en tabletten, auto's, vliegtuigen en andere voertuigenproducten.

Q1: Bent u een fabriek of een handelsbedrijf?
A: Ja, zijn wij de fabriek, hebben wij de onafhankelijke snelle productie van PCB van het draaiprototype & de grote productielijnen van volumepcb.

Q2: Welk soort PCB-bestandsindeling kunt u voor productie goedkeuren?
A: Gerber, PROTEL 99SE, PROTEL DXP, MACHTSpcb, CAM350, ODB+ (.TGZ)

Q3: Zijn mijn PCB-dossiers veilig wanneer ik hen aan u voor productie voorleg?
A: Wij respecteren het auteursrecht van de klant en zullen nooit PCB voor iemand anders met uw dossiers vervaardigen tenzij wij geschreven toestemming van uw kant ontvangen, noch zullen wij deze dossiers met een andere 3de partijen delen. En wij konden NDA met cliënt indien nodig ondertekenen.

Q4: Als wij geen PCB-dossier/Gerber-hebben dossier hebben, slechts de PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.

Q5: Wat is uw standaardlevertijd voor PCB?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen

Q6: Welke betaling goed keurt u?
A: Directe overboeking (T/T) of Kredietbrief (L/C) of Paypal (slechts voor kleine waarde minder dan 500usd)
