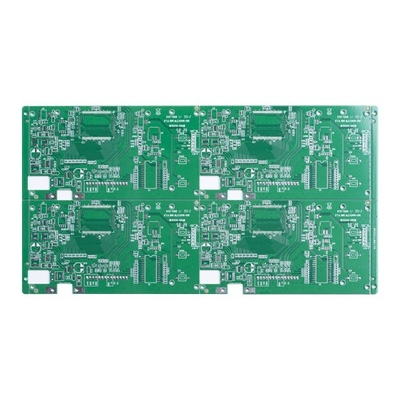

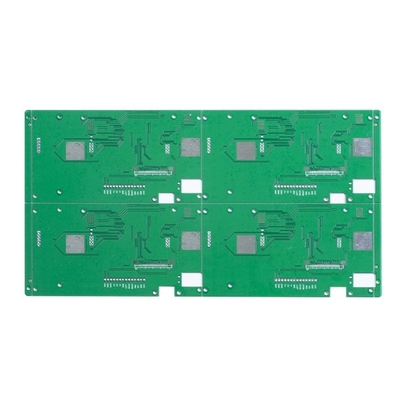

Snel de Raadsprototype HASL Loodvrije 6mil FR4 van Draai Tweezijdig PCB

Snel de Raadsprototype HASL Loodvrije 6mil FR4 van Draai Tweezijdig PCB

Snelle van de de Raadsimpedantie van Draaipcb van de Controlemacht Geleverde PCB van het Prototypepcb van PCB Snelle de Vervaardigingsassemblage Met twee kanten

Massieve PCB van de twee Lagen Snelle Draai

Opgericht in 2010, is de Kring van Shenzhen Huashengxin een professionele fabrikant voor gedrukte kringsraad. De Huashengxinproducten behandelen 1~32L Fr-4 PCB, IMS PCB, HDI-Raad, hoge frequentieptfe raad en stijf-Flex raad enz. Wij verlenen flexibele snelle draaiproductiediensten (12hours aan 72 uren), evenals klein volume aan de grote productie van volumepcb. En onze producten zijn wijd van toepassing geweest op van de communicatie industrie, voedingenapparaten, computernetwerken aan de ruimtevaartindustrie.

De maximum lagen is 32layer (de laag ≥20 moet herzien)

De maximum grootte van het afwerkingspaneel is MM. van 740* 500, maar als paneel zij>600 MM., de raad zullen moeten herzien

Min beëindigen paneelgrootte is 5 * 5mm
PCB-het materiaal omvat pi +FR4, FR4, Rogers, etst
PCB-het diktevermogen is 0.2~4.0mm (moet herzien wanneer <0>4 mm) (en kan HASL-geen oppervlakte met raadsdikte doen

Koperdikte van het binnen en buitenvermogen van het basiskoper: Min 0.3/0.5oz, Maximum 3oz, vooruitgang 4-6oz

Boog en draaitolerantie: 0,075%

Min. gatengrootte: 0.15mm (behoefte om de raad te herzien als kleiner dan 0,15 mm)

Vermogen van het de boorgat van HDI Min: 0.080.10MM
PCB-spoor/hiaatvermogen: 3mil (0.075mm)
PCB-overzichtsmethode: Routing/V-CUT/Punching

De diktevermogen van het soldeerselmasker: standaard15-20um; Geavanceerd: 35um

Min van de de brugbreedte van het soldeerselmasker het vermogens: groene 4mil, andere kleur 4.8mil

Vullend de gatenvermogen van het soldeerselmasker: 0.10.5mm

De kleur van soldeerselmasker omvat groene, matte groene, blauwe, matte blauwe, zwarte, matte geel, rood, witte zwarte, enz.
PCB silkscreen omvat wit, Zwart en als uw verzoek

De diktevermogen van het Peelablemasker: 500-1000um
Oxydatiefilm van OSP-vermogen: 0.2-0.5um

FAQ:

Q1: Bent u een fabriek of een handelsbedrijf?
A: Ja, zijn wij de fabriek, hebben wij de onafhankelijke snelle productie van PCB van het draaiprototype & de grote productielijnen van volumepcb.

Q2: Hoe ongeveer uw PCB-fabrieksproductiecapaciteit?
A: Onze maandelijkse productiecapaciteit is 50.000 vierkante meter/maand en 5000types/month.

Q3: Als hebben wij geen PCB-dossier/Gerber-dossier hebben, slechts de PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.

Q4: Hoe u gewoonlijk PCB zult verschepen?
A: Gewoonlijk voor kleine pakketten, zullen wij de raad door DHL, UPS, de huis-aan-huisdienst van Fedex verschepen, konden wij uw het verschepen rekening gebruiken om inzameling te doen of onze rekening te gebruiken aan schip de leveringstermijn op van DDU (onbetaald invoerrecht).
Voor zware goederen meer dan 300kg, kunnen wij uw PCB-raad door schip of door de lucht verschepen om vrachtkosten te besparen. Natuurlijk, als u uw eigen forwarder hebt, kunnen wij hen voor het behandelen van uw verzending contacteren.

Q5: Wat is uw standaardlevertijd voor productie?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen
