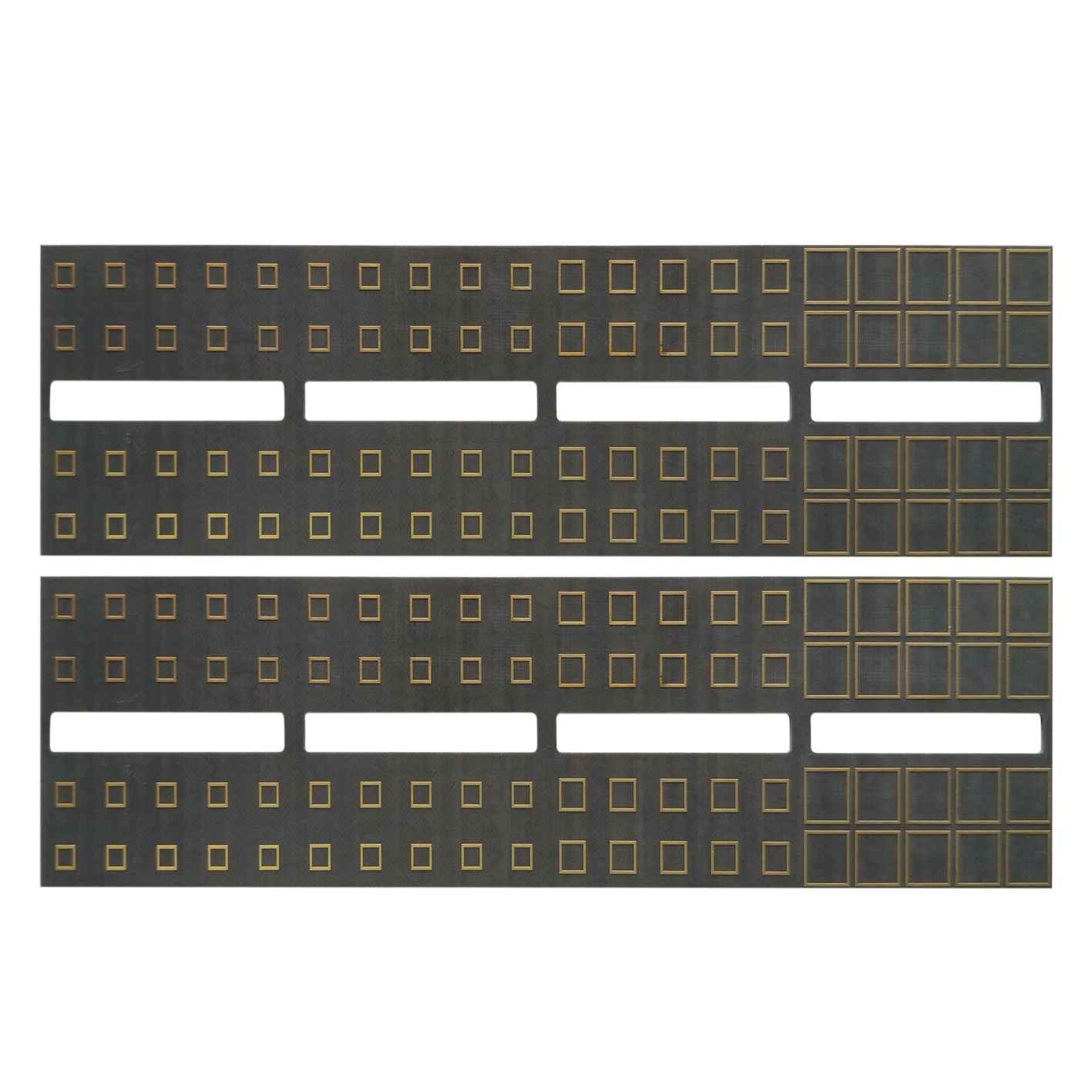

Zwarte Taconic PCB 2.0mm het Ontwerp 2oz van het Soldeerselmasker van de Hoge snelheidskring

Zwarte Taconic PCB 2.0mm het Ontwerp 2oz van het Soldeerselmasker van de Hoge snelheidskring

Drukte de Hoge Frequentie van hoge Frequentiepcb van het het Soldeerselmasker van de Kringsraad Zwarte Volgzame PCB van PCB ROHS Taconic

Raad van de hoge Frequentie de Gedrukte Kring

Een hoge frequentie drukte kringsraad, of het stijf of flex is, de snellere tarieven van de signaalstroom en een frequentiegebied van zelfs 100 GHz aanbiedt. Het is belangrijk om op te merken dat er talrijke die materialen zijn worden ontworpen om op hoge frequentieniveaus te werken. HF PCBs worden bepaald door lagere diëlektrische constante (DK), lagere dissipatiefactor (Df), en lage niveaus van thermische uitbreiding. Zij worden gebruikt regelmatig voor HDI-technologie. Zij worden ook gebruikt uitgebreid in hoge snelheidsmededelingen, telecommunicaties, en rf-microgolftechnologie.

Afhankelijk van de parameters, wordt het HF-signaal overdacht de kringsraad, zo betekent het dat de impedantie (dynamische weerstand) met betrekking tot de overbrengende component verandert. Om dergelijke capacitieve gevolgen te vermijden, moeten alle parameters nauwkeurig worden gespecificeerd en met het hoogste niveau van procesbeheersing worden uitgevoerd.

Boardis van de hoge frequentie worden gedrukte kring wijd gebruikt voor speciale signaaltransmissie tussen voorwerpen. Het werkt van 500MHz aan 2GHz en is juist voor de mobiele, toepassingen van het microgolf, van rf en van de hoge snelheid ontwerp. Met de stijgende ingewikkeldheid van elektronische componenten en schakelaars, zijn de snellere signaalstroom en de betere transmissiefrequentie nodig. Hoge frequentiepcb kan een werkelijk belangrijke rol spelen. wegens de korte stijgingstijd van de impuls in elektronische componenten, is het noodzakelijk om de leiderbreedte als elektronische component in HF-technologie te beschouwen.

FAQ:

Q1: Kon u PCB-van de Assemblagediensten en componenten sourcing verstrekken?
A: Ja, konden wij componentensourcing ook verstrekken en PCB-de Assemblagediensten evenals het vakje bouwen als verzoek.

Q2: Welke landen u met hebt gewerkt?
A: De V.S., Canada, Italië, Duitsland, het UK, Spanje, Frankrijk, Rusland, Iran, Turkije, Tsjechische Republiek, Oostenrijk, Australië, Brazilië, Japan, India enz.

Q3: Zijn mijn PCB-dossiers veilig wanneer ik hen aan u voor productie voorleg?
A: Wij respecteren het auteursrecht van de klant en zullen nooit PCB voor iemand anders met uw dossiers vervaardigen tenzij wij geschreven toestemming van uw kant ontvangen, noch zullen wij deze dossiers met een andere 3de partijen delen. En wij konden NDA met cliënt indien nodig ondertekenen.

Q4: Als wij geen PCB-dossier/Gerber-dossier hebben, slechts de hebben PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.

Q5: Wat is uw standaardlevertijd voor PCB?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen
