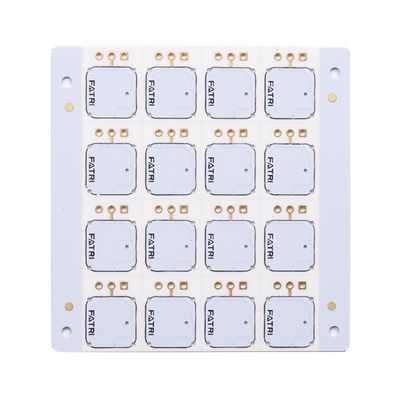

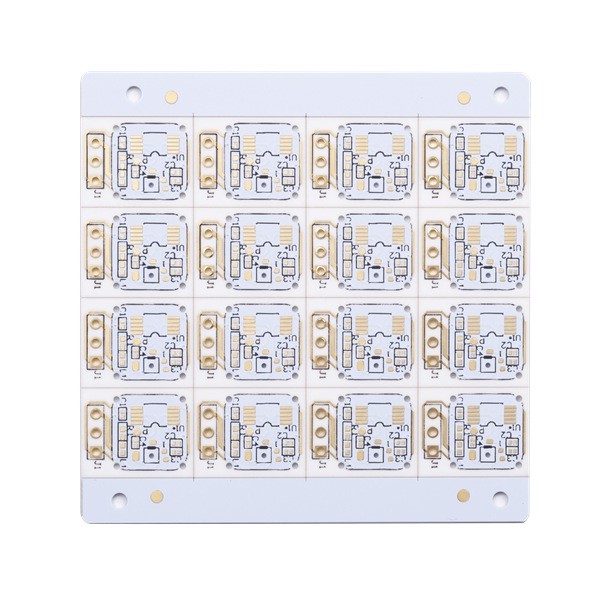

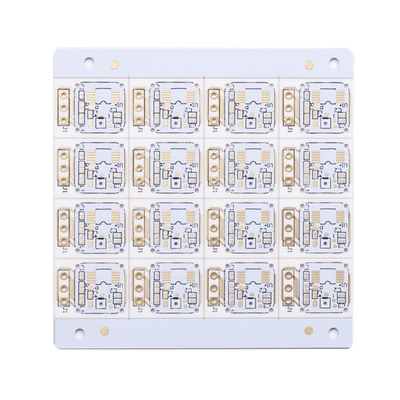

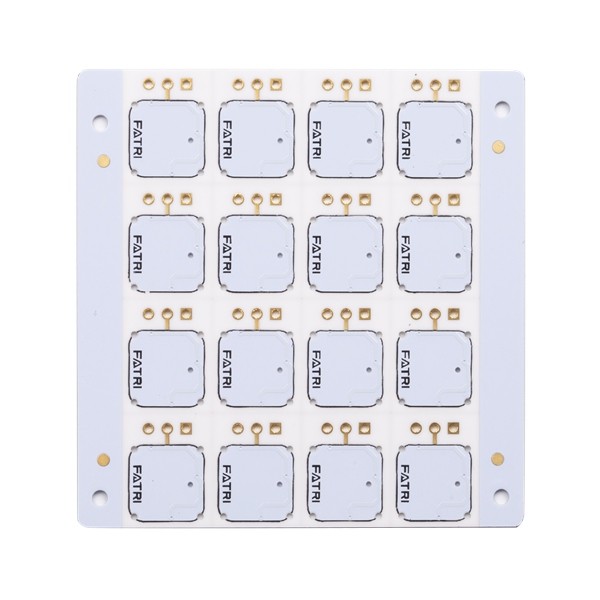

Slimme Hoge Macht - het Ceramische Substraat Hoge TG 105um OSP van dichtheidspcb

Slimme Hoge Macht - het Ceramische Substraat Hoge TG 105um OSP van dichtheidspcb

De ceramische PCB-Hoge Basis van PCB Caremic van de Raads Slimme Macht en Hoog TG-Materiaal - dichtheid die Hitte overbrengen

De slimme Raad van de Machts Ceramische Gedrukte Kring

Ceramische PCB is een soort hitte leidend ceramisch poeder en organisch bindmiddel, en organische ceramische PCB van de hittegeleiding voorbereid=wordt= bij een warmtegeleidingsvermogen van 9-20W/m. Met andere woorden, is ceramische PCB een gedrukte kringsraad met ceramische grondstof, die hoogst thermaal geleidende materialen zoals alumina, aluminiumnitride, evenals berylliumoxyde is, die een snel effect kunnen maken op het overbrengen van hitte vanaf hotspots en het verdrijven van het over de gehele oppervlakte. Wat meer, wordt ceramische PCB is vervaardigd met LAM-technologie, die een de metalliseringstechnologie van de laser snelle activering is. Zo ceramische PCB is hoogst veelzijdig die van de volledige traditionele gedrukte kringsraad met een minder ingewikkelde bouw met verbeterde prestaties kan plaatsvinden.

De ceramische gedrukte kringsraad heeft een brede waaier van toepassingen en kan in het LEIDENE gebied, de zonnepaneelcomponenten, high-power modules van de machtshalfgeleider, de halfgeleiderijskasten, de elektronische verwarmers, de vermogenssturingskringen, machts de hybride kringen, de slimme machtscomponenten, de omschakelingsvoedingen met hoge frekwentie, de relais in vaste toestand, de automobielelektronika, de communicatie, de ruimtevaart en militaire elektronische componenten worden gebruikt.

FAQ:
Q1: Kon u PCB-van de Assemblagediensten en componenten sourcing verstrekken?
A: Ja, konden wij componentensourcing ook verstrekken en PCB-de Assemblagediensten evenals het vakje bouwen als verzoek.

Q2: Welke landen u met hebt gewerkt?
A: De V.S., Canada, Italië, Duitsland, het UK, Spanje, Frankrijk, Rusland, Iran, Turkije, Tsjechische Republiek, Oostenrijk, Australië, Brazilië, Japan, India enz.

Q3: Zijn mijn PCB-dossiers veilig wanneer ik hen aan u voor productie voorleg?
A: Wij respecteren het auteursrecht van de klant en zullen nooit PCB voor iemand anders met uw dossiers vervaardigen tenzij wij geschreven toestemming van uw kant ontvangen, noch zullen wij deze dossiers met een andere 3de partijen delen. En wij konden NDA met cliënt indien nodig ondertekenen.

Q4: Als wij hebben geen PCB-dossier/Gerber-dossier hebben, slechts de PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.

Q5: Wat is uw standaardlevertijd voor PCB?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen
