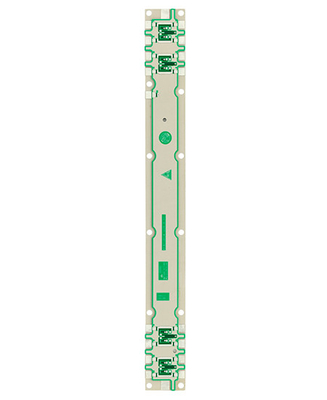

Tin Base Station Double Sided-PCB ISO9001 UL voor Digitale Producten wordt goedgekeurd dat
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Raadsdikte | 0.95mm | Lijnbreedte en ruimte | 0.5mil/0.20mil |
|---|---|---|---|
| Oppervlaktebehandeling | Shentin | Aantal vloeren | 2L |
| Hoog licht | Tin Base Station Double Sided-PCB,ISO9001 tweezijdige PCB,0.5mil tweezijdige Kringsraad |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
Productomschrijving
Tin Base Station Double Sided-PCB ISO9001 UL voor Digitale Producten wordt goedgekeurd dat
2L Tin Base Station Antenna Double Opgeruimde Goedgekeurde PCB ISO9001 UL
hoge frequentieplaat + super lange grootte
De producten worden wijd gebruikt op high-tech gebieden zoals mededelingen, voedingen, computernetwerken, digitale producten, industriële controle, wetenschap en onderwijs, medische apparaten, en ruimte. HSX bezit hoog-opgeleid en ervaren team en gevorderd productiemateriaal.
De paneelgrootte van HSX-het vermogen van de fabriek is maximum 740x500mm, maar wanneer de paneelgrootte groter is dan 600mm, zal het eerst overzicht moeten zijn. En de minimumpaneelgrootte die wij kunnen bereiken is 5*5mm.
De PCB-dikte wij kunnen bereiken is van 0.2mm tot 4.0mm, wanneer de raadsdikte lager is dan 0.2mm, of hoger dan 4mm, de raad zullen moeten eerst worden geëvalueerd. (PS. Wanneer de raadsdikte aan of minder dan 0.6mm gelijk is, zal het niet voor HASL-gebeëindigde oppervlakte van toepassing zijn)
De dikte van het de basiskoper van de binnen en buitenlaag is kleinste 0.3/0.5oz, en maximum 3oz.
FAQ:
Q1: Bent u een fabriek of een handelsbedrijf?
A: Ja, zijn wij de fabriek, hebben wij de onafhankelijke snelle productie van PCB van het draaiprototype & de grote productielijnen van volumepcb.
Q2: HoeongeveeruwPCB-fabrieksproductiecapaciteit?
A: Onze maandelijkse productiecapaciteit is 50.000 vierkante meter/maand en 5000types/month.
Q3: AlswijgeenPCB-dossier/Gerber-dossierhebben, hebbenslechtsdePCB-steekproef, kanuhetvoormeproduceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.
Q4: HoeugewoonlijkPCBzultverschepen?
A: Gewoonlijk voor kleine pakketten, zullen wij de raad door DHL, UPS, de huis-aan-huisdienst van Fedex verschepen, konden wij uw het verschepen rekening gebruiken om inzameling te doen of onze rekening te gebruiken aan schip de leveringstermijn op van DDU (onbetaald invoerrecht).
Voor zware goederen meer dan 300kg, kunnen wij uw PCB-raad door schip of door de lucht verschepen om vrachtkosten te besparen. Natuurlijk, als u uw eigen forwarder hebt, kunnen wij hen voor het behandelen van uw verzending contacteren.
Q5: Wat is uw standaardlevertijd voor productie?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen
