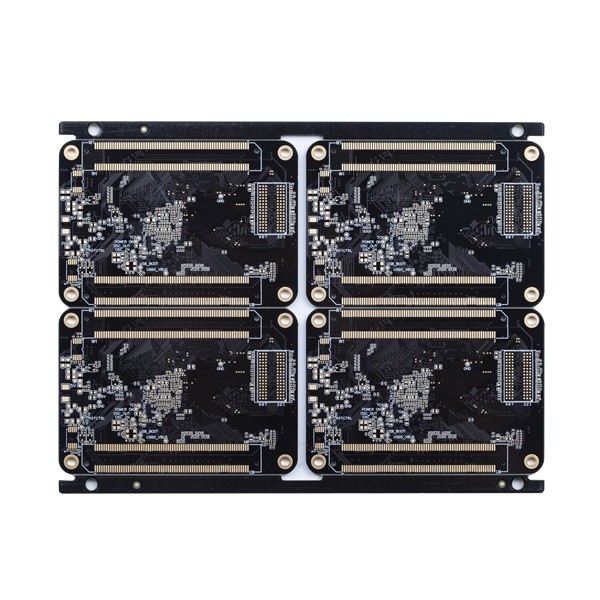

8 Raad van de laag Multilayer Gedrukte Kring ENIG 2u TAIYO Black Solder Mask
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| PCB-Laag | 8 laag Gedrukte Kringsraad met Kleine lijnruimte en BGA | Marterial | FR4 TG170 |
|---|---|---|---|
| PCB-oppervlakte | ENIG 2u | Soldeerselmasker | TAIYO Black |
| Het kleinste spoor/het hiaat van PCB | 3/3mil | Kleinste Gat | 0.20mm |
| Toepassing | digitale producten | Levertijd | Snelste 24H voor 2L en 4L |
| Hoog licht | 8 Raad van de laag Multilayer Gedrukte Kring,TAIYO Black Multilayer Printed Circuit-Raad,ENIG 8 Laag Gedrukte Kringsraad |
||
Productomschrijving
Multilayer Gedrukte Kringsraad 8 Laag Gedrukte Kringsraad met Kleine Lijnruimte en Zwart het Soldeerselmasker van BGA
8 laag Gedrukte Kringsraad met Kleine lijnruimte en BGA
HSX-Kringsdekking meer dan 5.000 PCB-producten maandelijks, van enige laag aan 32L Fr-4 PCB, van IMS PCB, HDI-Raad, aan hoge frequentieptfe raad en stijf-Flex raad. Wij verlenen flexibele snelle draaiproductiediensten (12 urento72 uren), evenals klein volume aan de grote productie van volumepcb.
De producten worden wijd gebruikt op high-tech gebieden zoals mededelingen, voedingen, computernetwerken, digitale producten, industriële controle, wetenschap en onderwijs, medische apparaten, en ruimte.
Maximum lagen: 32layer (de laag ≥20 moet herzien)
Maximum beëindig paneelgrootte: MM. van 740* 500 (>600-MM. moet herzien)
Min beëindigen paneelgrootte: 5 * 5mm
PCB-materiaal: Pi +FR4, FR4, Rogers…
PCB-dikte: 0.2~4.0mm (<0.2 mm, >4 mm moet herzien) (Raadsdikte ≤ 0.6mm, zijn niet voor HASL-oppervlakte van toepassing)
koperdikte van binnen en buitenbasiskoper: Min 0.3/0.5oz, Maximum 3oz, vooruitgang 4-6oz
Boog en draai: 0,075%
Min. gatengrootte: 0.15mm (<0.15 mm moet herzien)
Min de boorgat van HDI: 0.080.10MM
Het spoor/het hiaat van PCB: 3mil (0.075mm)
PCB-overzicht: Routing/V-CUT/Punching
De dikte van het soldeerselmasker: standaard15-20um; Geavanceerd: 35um
Min de brugbreedte van het soldeerselmasker: groene 4mil, andere kleur 4.8mil
De vullende gaten van het soldeerselmasker: 0.10.5mm
De kleur van soldeerselmasker: groene, matte groene, blauwe, matte blauwe, zwarte, matte geel, rood, witte zwarte, enz.
PCB silkscreen: Wit, Zwart en als uw verzoek
De dikte van het Peelablemasker: 500-1000um
Oxydatiefilm van OSP: 0.2-0.5um
| De Laagtelling van de kringsraad: | 8L | Het laminaat van de kringsraad: | FR4 TG170 |
| Laagkoper dik: | 1/1/1/1/1/1/1/1OZ | Raadsdikte: | 1.6MM |
| Kleinste gatengrootte: | 0.2mm | Het kleinste spoor/het hiaat van PCB: | 3/3mil |
| De kleur van het soldeerselmasker: | TAIYO Black | Serigrafiekleur: | Wit |
| PCB-gebeëindigde oppervlakte: | Onderdompelingsgoud | Raadsprofiel: | Routing/V-besnoeiing |
| PCB-Raadstoepassing: | digitale producten | ||
| Het verzoeken van om Speciaal vereiste: | klein lijnruimte en hiaat: 3/3mil/impedance gevuld en geplateerde controle/hars over/0.25mm BGA | ||
FAQ:
Q1: Bent u een fabriek of een handelsbedrijf?
A: Ja, zijn wij de fabriek, hebben wij de onafhankelijke snelle productie van PCB van het draaiprototype & de grote productielijnen van volumepcb.
Q2: Welk soort PCB-bestandsindeling kunt u voor productie goedkeuren?
A: Gerber, PROTEL 99SE, PROTEL DXP, MACHTSpcb, CAM350, ODB+ (.TGZ)
Q3: Zijn mijn PCB-dossiers veilig wanneer ik hen aan u voor productie voorleg?
A: Wij respecteren het auteursrecht van de klant en zullen nooit PCB voor iemand anders met uw dossiers vervaardigen tenzij wij geschreven toestemming van uw kant ontvangen, noch zullen wij deze dossiers met een andere 3de partijen delen. En wij konden NDA met cliënt indien nodig ondertekenen.
Q4: Hebben als wij geen PCB-dossier/Gerber-dossier hebben, slechts de PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.
Q5: Wat is uw standaardlevertijd voor PCB?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen
Q6: Welke betaling goed keurt u?
A: Directe overboeking (T/T) of Kredietbrief (L/C) of Paypal (slechts voor kleine waarde minder dan 500usd)
