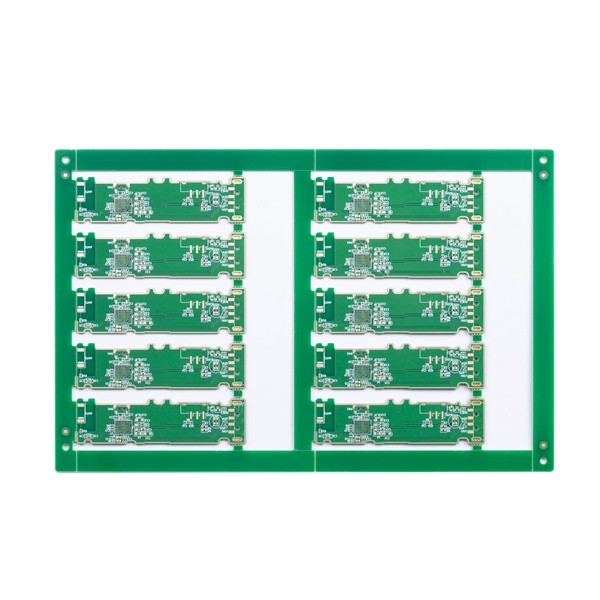

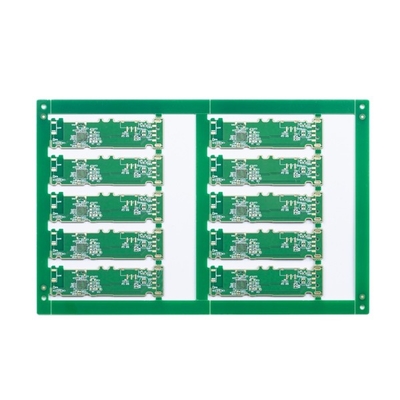

Raad van de onderdompelings de Gouden Multilayer Gedrukte Kring 4 het Gat van Laagpcb 0.15mm
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| PCB-Laag | 4 Raad van de laag de Stijve Gedrukte Kring | Marterial | FR4 TG150 |
|---|---|---|---|
| PCB-oppervlakte | Onderdompelingsgoud | Soldeerselmasker | Groen |
| Het kleinste spoor/het hiaat van PCB | 3/3mil | Kleinste Gat | 0.15mm |
| Toepassing | mededelingen | Levertijd | Snelste 24H voor 2L en 4L |
| Hoog licht | 4 Raad van de laag Multilayer Gedrukte Kring,Raad van de onderdompelings de Gouden Multilayer Gedrukte Kring,0.15mm 4 Lagenpcb |
||
Productomschrijving
Multilayer Gedrukte Kringsraad van de de Kringsraad van 4 Laagpcb Hoofd Gedrukte Kleine Gedrukte de Kringsraad
4 Raad van de laag de Stijve Gedrukte Kring
HSX-Kringsdekking meer dan 5.000 PCB-producten maandelijks, van enige laag aan 32L Fr-4 PCB, van IMS PCB, HDI-Raad, aan hoge frequentieptfe raad en stijf-Flex raad. Wij verlenen flexibele snelle draaiproductiediensten (12 urento72 uren), evenals klein volume aan de grote productie van volumepcb.
De producten worden wijd gebruikt op high-tech gebieden zoals mededelingen, voedingen, computernetwerken, digitale producten, industriële controle, wetenschap en onderwijs, medische apparaten, en ruimte.
Maximum lagen: 32layer (de laag ≥20 moet herzien)
Maximum beëindig paneelgrootte: MM. van 740* 500 (>600-MM. moet herzien)
Min beëindigen paneelgrootte: 5 * 5mm
PCB-materiaal: Pi +FR4, FR4, Rogers…
PCB-dikte: 0.2~4.0mm (<0.2 mm, >4 mm moet herzien) (Raadsdikte ≤ 0.6mm, zijn niet voor HASL-oppervlakte van toepassing)
koperdikte van binnen en buitenbasiskoper: Min 0.3/0.5oz, Maximum 3oz, vooruitgang 4-6oz
Boog en draai: 0,075%
Min. gatengrootte: 0.15mm (<0.15 mm moet herzien)
Min de boorgat van HDI: 0.080.10MM
Het spoor/het hiaat van PCB: 3mil (0.075mm)
PCB-overzicht: Routing/V-CUT/Punching
De dikte van het soldeerselmasker: standaard15-20um; Geavanceerd: 35um
Min de brugbreedte van het soldeerselmasker: groene 4mil, andere kleur 4.8mil
De vullende gaten van het soldeerselmasker: 0.10.5mm
De kleur van soldeerselmasker: groene, matte groene, blauwe, matte blauwe, zwarte, matte geel, rood, witte zwarte, enz.
PCB silkscreen: Wit, Zwart en als uw verzoek
De dikte van het Peelablemasker: 500-1000um
Oxydatiefilm van OSP: 0.2-0.5um
| PCB-Laag | 4L | PCB-materiaal | FR4 |
| Koperdikte | 1/1/1/1OZ | PCB-dikte | 1.0MM |
| Min. gatengrootte | 0.15mm | Min.PCB klooft het spoor/: | 3/3mil |
| PCB-soldeerselmasker | Groen | PCB silkscreen | Wit |
| PCB-gebeëindigde oppervlakte | Onderdompelingsgoud | PCB-overzicht | Routing/V-besnoeiing |
| Toepassing | mededelingen | ||
| Speciaal vereiste: | klein lijnruimte en hiaat: 3/3mil/min. via over gevulde en geplateerde gatengrootte 0.15mm/impedance control//resin | ||
FAQ:
Q1: Kon u PCB-van de Assemblagediensten en componenten sourcing verstrekken?
A: Ja, konden wij componentensourcing ook verstrekken en PCB-de Assemblagediensten evenals het vakje bouwen als verzoek.
Q2: Welke landen u met hebt gewerkt?
A: De V.S., Canada, Italië, Duitsland, het UK, Spanje, Frankrijk, Rusland, Iran, Turkije, Tsjechische Republiek, Oostenrijk, Australië, Brazilië, Japan, India enz.
Q3: Zijn mijn PCB-dossiers veilig wanneer ik hen aan u voor productie voorleg?
A: Wij respecteren het auteursrecht van de klant en zullen nooit PCB voor iemand anders met uw dossiers vervaardigen tenzij wij geschreven toestemming van uw kant ontvangen, noch zullen wij deze dossiers met een andere 3de partijen delen. En wij konden NDA met cliënt indien nodig ondertekenen.
Q4: Hebben als wij geen PCB-dossier/Gerber-dossier hebben, slechts de PCB-steekproef, kan u het voor me produceren?
A: Ja, konden wij u helpen om PCB te klonen. Enkel steekproefpcb naar verzend ons, konden wij het PCB-ontwerp klonen en het uitwerken.
Q5: Wat is uw standaardlevertijd voor PCB?
A: Steekproef/prototype (minder dan 3sqm):
1-2 lagen: 3 aan 5working-dagen (snelst 24 uren voor de snelle draaidiensten)
4-8 lagen: 7~12 werkdagen (snelste 48hours voor de snelle draaidiensten)
Massaproduktie (minder dan 200sqm):
1-2 lagen: 7 tot 12 werkdagen
4-8 lagen: 10 tot 15 werkdagen
